Система синхронного подъема резервуара

Данная система преднахначена для строительства стальных вертикальных резервуаров методом Подращивания. Рассчитана на массу резервуара вместимостью 10 000 м3.

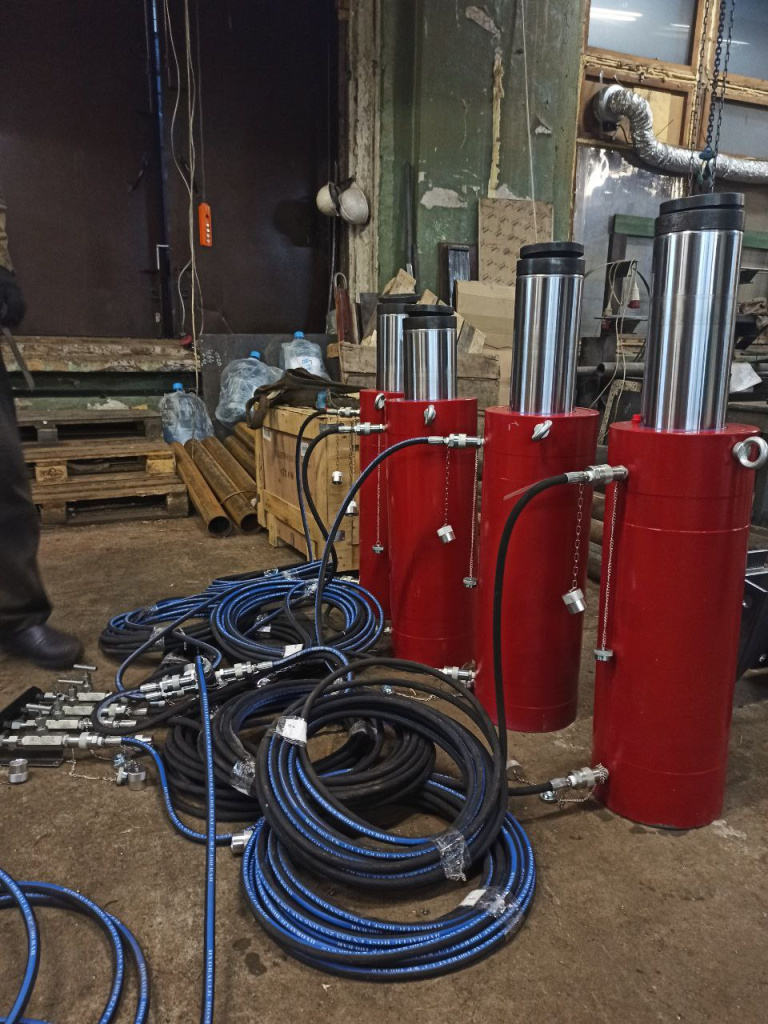

Гидроцилиндры устанавливаются вспециальные опоры, которые фиксируют их и так же основание крепится в месте установки:

Система выполнена в климатическом исполнении УХЛ категории размещения 1 по ГОСТ15150 и рассчитана для эксплуатации на открытом воздухе при прямом воздействии атмосферных осадков при температуре окружающей среды, ◦С, от -30 до +40.

В комплект поставки входят:

• установка насосная, шт . ............... 1
• гидроцилиндр, шт. ....... ............. 14
• опора под гидроцилиндр, шт. ... 14
• гидрозамок, шт. ........... ............. 14
• адаптер для полумуфт, шт. ...... 28
• рукав высокого давления 18м, шт. 28
• полумуфта к инструменту, шт. . 56
• полумуфта к рукаву, шт ............ 56
• паспорт с руководством по эксплуатации, экз 1

Система синхронного подъема резервуара: гидравлический метод точного монтажа

Системы синхронного подъема резервуаров (ССПР) предназначать для монтажа и перемещения тяжеловесных резервуаров в строительстве и нефтегазовой отрасли. Такие комплексы незаменимы при создании изотермических хранилищ для сжиженного этилена и других опасных веществ. ООО "Промышленное оборудование" разрабатывать и внедряет мощные гидравлические ССПР, обеспечивающие точность и безопасность на каждом этапе работ.

Техническое устройство ССПР: ключевые компоненты

В основе ССПР лежит гидравлический домкрат (или гидроцилиндр), работающий от насосной станции. Каждый домкрат установлен на стальную стойку (опору) и связан с центральным пультом управления. Лазерные датчики непрерывно контролировать вертикальный ход штока, не допуская отклонения более 1–2 мм на высоту 30 метров. Система включать:

• Несколько точек подъема (от 8 гидроцилиндров).
• Управляемый поток масла для равномерного распределения веса.
• Датчики взвешивания груза в реальном времени.

Принцип работы: как обеспечивается синхронность подъема

Метод синхронного подъема позволять подымать резервуары диаметром до 25 метров и весом до 1000 тонн. При этом:

1. Комплекс из восьми и более гидроцилиндров синхронизировать через лазерный канал контроля.
2. Каждый гидроцилиндр получает точный сигнал от блока управления.
3. В случае отклонения более 1 мм система автоматически регулировать параметр скорости в конкретной точке.

Это позволять выполнять монтаж даже на высоком основании без риска перекоса или опрокидывания.

Преимущества ССПР перед традиционными подъемными методами

Традиционные краны и подъемные краны не способны обеспечить нужную точность и скорость при работе с тяжелыми емкостями. ССПР же требовать:

• Точный расчет нагрузки (вес, объем, тип резервуара).
• Контролируемое опускание (при демонтаже или позиционировании).
• Высокую грузоподъемность при минимальном количестве опорных точек.

За время работы наша компания успешно реализовала несколько десятков проектов, включая монтаж изотермических резервуаров для хранения сжиженного этилена.

Практические примеры монтажа резервуаров с помощью ССПР

1. Хранилище сжиженного газа (объем 50 000 м³, вес 800 тонн, высота 40 м).
   • Монтаж занял 72 часа (вместо 5 суток традиционным методом).
   • Отклонение по вертикали — не более 2 мм.
2. Резервуар для нефти (диаметр 18 м, вес 500 тонн).
   • Подъем выполнен на неустойчивом грунте с лазерным контролем положения.
   • Видео процесса доступно на нашем канале (ссылка).

Почему выбирают ССПР от ООО "Промышленное оборудование"?

Наша компания является лидером в разработке управляемых подъемных систем. Мы:

• Разрабатываем проекты различной сложности (от 50 до 1500 тонн).
• Предлагаем мощные гидроцилиндры Энерпром (до 300 тонна грузоподъемности каждый).
• Даем гарантию 36 месяцев на все комплектующие.
• Фиксируем прозрачную цену без скрытых платежей за пульт, датчики и последующий сервис.

Цена ССПР зависит от объема, веса и технических требований объекта, но всегда включает:

1. Проектную документацию.
2. Штоковые гидроцилиндры.
3. Насосную станцию.
4. Лазерную систему контроля.

Не необходимо экономить на безопасности — доверяйте контролируемый подъем профессионалам!
